SCADA

Система Trace Mode (Тема)

Trace Mode – это 32-разрядная SCADA-система, имеющая сертификат Госстандарта РФ и широкое распространение в России и странах СНГ. Trace Mode является интегрированной SCADA/HMI и SoftLogic системой, когда разработка приложений для операторских станций и контроллеров производится в рамках одного проекта на базе единого ПО. За счет использования принципов автопостроения проекта сокращаются время его разработки и стоимость.

Архитектура системы Trace Mode – это клиент-серверная архитектура с использованием общей модели объектов DCOM для ОС Windows NT/2000/XP. Основу Trace Mode составляет мощный сервер и БД реального времени. Связь с клиентскими модулями, приложениями SCADA-систем, УСО и СУБД осуществляется через стандартные интерфейсы DCOM, OPC, HTTP, DDE, T-COM, ActiveX, SQL/ODBC.

Основные функции системы Trace Mode 5:

1) Модульная структура с числом каналов от 128 до 64 000×16;

2) Встроенная поддержка российских контроллеров Ремиконт, Ломиконт, Ш711, КРУИЗ, МФК, ЭК2000 и др.;

3) Поддержка международного стандарта на средства программмирования контроллеров IEC 61131-3;

4) Библиотека драйверов контроллеров фирм Rockwell Automation, Siemens, Schneider Electric, Moeller, PEP, Fisher Rosemount и др.;

5) Средства программирования PC-base контроллеров MIC2000, ROBO, Lagoon, TREI и др.;

6) Встроенная система более 150 алгоритмов АСУТП, в том числе алгоритмы фильтрации, ПИ- и ПИД-регулирования, нечет-кое и позиционное регулирование, ШИМ-преобразование и др., а также адаптивная настройка регуляторов;

7) Открытость для встраивания пользовательских алгоритмов и форм отображения ActiveX;

8) Возможность резервирования локальных сетей, датчиков, архивов с автоматическим восстановлением после сбоя.

Суть автопостроения, ускоряющего разработку проекта, заключается в автоматическом генерировании баз каналов операторских станций и контроллеров на основе информации о числе точек ввода-вывода, номенклатуре контроллеров и УСО, характере связи между ПК и ПЛК.

Благодаря автопостроению, разработка АСУ ТП сводится к следующему:

1) В рабочем поле Редактора базы каналов размещаются иконки (объекты) контроллеров и операторских станций;

2) Указываются число сигналов ввода-вывода и наличие информационного обмена между узлами;

3) Запускается автопостроение, которое автоматически формирует базы каналов проекта.

Разработка графического интерфейса осуществляется с помощью Редактора представления данных (аналогичного Редактору базы каналов), который позволяет создавать мнемосхемы технологических объектов и динамические объекты (гистограммы, тренды, бегущие дорожки и пр.). Библиотека объектов включает емкости, теплообменники, кнопки и др. Пользователь может на языке Visual Basic (VB) написать собственные формы как ActiveX и встроить их в Trace Mode. Возможна отладка проекта из редактора Trace Mode в режиме реального времени.

По протоколам TCP/IP, IPX/SPX, DCOM, DDE/NetDDE, OPC и др. осуществляется связь с офисными приложениями Excel, Access, MS SQL Server, Oracle, SyBase, BaseStar, R/3, программами ПАРУС и ГАЛАКТИКА на уровне АСУП.

Основу ПО диспетчерского уровня управления составляют модули реального времени (МРВ). МРВ Trace Mode – это сервер реального времени, осуществляющий прием данных с контроллеров, управление процессом, визуализацию информации, расчет ТЭП, ведение архивов (с дискретностью 0,001 с).

Trace Mode содержит средства для разработки АРМ руководителя с помощью модулей Supervisor, которые предоставляют руководителю всю необходимую информацию о параметрах и состоянии технологического процесса.

Trace Mode позволяет создавать резервированные многоуровневые АСУ ТП масштаба предприятия на базе ведущих сетевых ОС с обменом по протоколу NetBios, NetBEUI, IPX/SPX, TCP/IP. Сетевые комплексы допускают структурирование с выделением следующих уровней: контроллерного, диспетчерского и административного.

Оформление отчетов о ходе технологического процесса осуществляется с помощью Сервера документирования. Сервер принимает данные от удаленных модулей и обрабатывает их в соответствии со сценариями. Готовые отчеты могут быть записаны в файл, выведены на печать, экспортированы в СУБД или представлены в Internet. Для обмена информацией по сети Internet используется Web-сервер Trace Mode. Технология тонкого клиента позволяет осуществлять визуализацию процесса, формировать тренды и алармы, формировать управляющие воздействия с помощью Web-броузера.

Рис. Структура многоуровневой АСУ ТП предприятия на базе SCADA-системы Trace Mode

Trace Mode поддерживает технологии телеуправления через GSM и SMS. GSM-активатор для Windows NT предоставляет пользователям на сотовые телефоны отчеты тревог, позволяет передавать с сотового телефона команды управления, получать информацию по запросу с сотового телефона.

Пример визуализации технологического процесса гидрирования бензола и его управления показан на нескольких экранных формах, созданных в среде SCADA-система Trace Mode.

После щелчка по кнопке, расположенной в строке «Настройка регуляторов», на экран выводится окно.

Рис. Окно выбора статуса рабочей станции и выполняемой задачи

Рис. Мнемосхема процесса гидрирования бензола

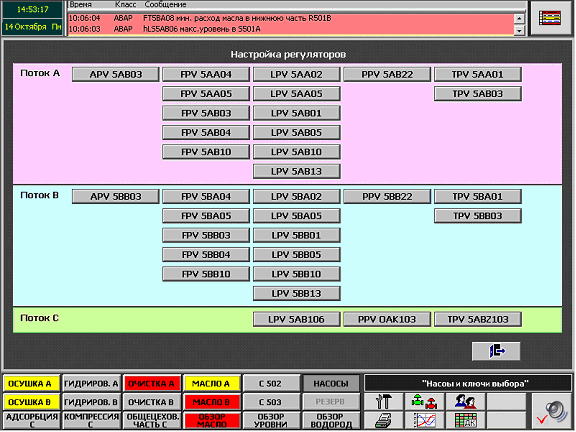

Рис. Экранная форма выбора регуляторов

После щелчка по кнопке соответствующего регулирующего устройства он замещается экраном его настройки.

Рис. Экранная форма настройки регулятора

В нем можно изменять настройки регулятора, вводить ограничение на изменение сигнала задания и выхода на клапан, определить зону нечувствительности. На графике отображаются изменения параметра, задания и выходного сигнала на клапан.

Для просмотра графиков изменения контролируемых переменных процесса во времени необходимо щелкнуть по клавише . При этом выводится экран просмотра графиков.

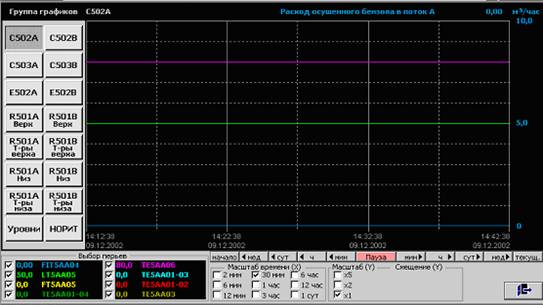

Рис. Экранная форма просмотра графиков

Для управления регулирующими клапанами необходимо щелкнуть по символу соответствующего клапана. В результате этого появится соответствующее окно.

Рис. Окно «ручного» изменения положения клапана

В верхней части окна расположены позиция клапана и блок кнопок. Щелчком по кнопке можно закрыть окно. Щелчком по кнопке вызывается графическое окно, отражающее величины в виде кривых. Для возврата необходимо щелкнуть по кнопке .

Блок индикаторов отражает состояние ограничения соответственно задания и выходного сигнала регулятора. При назначенном ограничении соответствующий индикатор зажигается красным цветом.

Кнопка является одновременно индикатором состояния. Щелчок по кнопке переключает регулятор в автоматический режим, а кнопка принимает вид .

Для клапанов, имеющих сигнализацию конечного положения, предусмотрен индикатор , отражающий состояние клапана закрыто (красный) или открыто (зеленый).

Кнопки (меньше) и (больше) служат для изменения в режиме Авт. величины задания регулятору, а в режиме Дист. – величины выходного сигнала, поступающего на клапан. Кнопки с одной стрелкой увеличивают (уменьшают) величины на 1 %, а с двумя стрелками – на 10 %.

Для управления отсечным клапаном необходимо щелкнуть по символу соответствующего клапана. В результате этого появится окно, показанное ниже.

Рис. Окно управления отсечным клапаном
