Принципы построения и архитектура ЭВМ (Лекция)

ПЛАН ЛЕКЦИИ

1. Основные характеристики ЭВМ

2. Классификация средств ЭВТ

3. Общие принципы построения современных ЭВМ

4. Понятие о состоянии процессора (программы). Вектор (слово) состояния



1. Основные характеристики ЭВМ

Электронная вычислительная машина - комплекс технических и про­граммных средств, предназначенный для автоматизации подготовки и реше­ния задач пользователей.

Структура - совокупность элементов и их связей. Различают структуры технических, программных и аппаратурно-программных средств.

Архитектура ЭВМ - это многоуровневая иерархия аппаратурно-про­граммных средств, из которых строится ЭВМ. Каждый из уровней допускает многовариантное построение и применение. Конкретная реализация уров­ней определяет особенности структурного построения ЭВМ.

Одной из важнейших характеристик ЭВМ является ее быстродействие, которое характеризуется числом команд, выполняемых ЭВМ за одну секунду. Поскольку в состав команд ЭВМ включаются операции, различные по дли­тельности выполнения и по вероятности их использования, то имеет смысл характеризовать его или средним быстродействием ЭВМ, или предельным (для самых «коротких» операций типа «регистр-регистр»). Современные вычислительные машины имеют очень высокие характеристики по быстро­действию, измеряемые сотнями миллионов операций в секунду. Например, новейший микропроцессор Merced, со­вместного производства фирм Intel и Hewlett-Packard, обладает пиковой производительностью более миллиарда операций в секунду.

Другой важнейшей характеристикой ЭВМ является емкость запо­минающих устройств. Этот показатель позволяет определить, какой набор программ и данных может быть одновременно размещен в памяти. В настоящее время персональные ЭВМ теоретически могут иметь ем­кость оперативной памяти 768Мбайт (chipset BX). Этот пока­затель очень важен для определения, какие программные пакеты и их прило­жения могут одновременно обрабатываться в машине.

Надежность - это способность ЭВМ при определенных условиях выпол­нять требуемые функции в течение заданного периода времени. Например, у современных HDD среднее время наработки на отказ достигает 500 тыс.ч. (около 60 лет).

Точность - возможность различать почти равные значения. Точность получения результатов обработки в основном оп­ределяется разрядностью ЭВМ, а также используемыми структурными еди­ницами представления информации (байтом, словом, двойным словом). С помощью средств программирования языков высокого уровня этот диапазон может быть увеличен в несколько раз, что позволяет достигать очень высокой точности.

Достоверность - свойство информации быть правильно воспринятой. Достоверность характеризуется вероятностью получения безошибочных ре­зультатов. Заданный уровень достоверности обеспечивается аппаратурно-программными средствами контроля самой ЭВМ. Возможны методы контроля достоверности путем решения эталонных задач и повторных расчетов. В особо ответственных случаях проводятся контрольные решения на других ЭВМ и сравнение результатов.

2. Классификация средств ЭВТ

Тради­ционно электронную вычислительную технику (ЭВТ) подразделяют на аналоговую и цифровую. Редкие образцы аналоговой ЭВТ используются в основном в проектных и научно-исследовательских учреждениях в составе различных стендов по отработке сложных образцов техники. По своему назначению их можно рассматривать как специализиро­ванные вычислительные машины.

То, что 10-15 лет назад считалось современной большой ЭВМ. в настоя­щее время является устаревшей техникой с очень скромными возможностя­ми. В этих условиях любая предложенная классификация ЭВМ очень быст­ро устаревает и нуждается в корректировке. Например, в классификациях десятилетней давности широко использовались названия мини-, миди- и микроЭВМ, которые почти исчезли из обихода.

Академик В.М. Глушков указывал, что существуют три глобальные сфе­ры деятельности человека, которые требуют использования качественно раз­личных типов ЭВМ.

Первое направление является традиционным - применение ЭВМ для ав­томатизации вычислений.. Отличительной осо­бенностью этого направления является наличие хорошей математической основы, заложенной развитием математических наук и их приложений. Пер­вые, а затем и последующие вычислительные машины классической струк­туры в первую очередь и создавались для автоматизации вычислений.

Вторая сфера применения ЭВМ связана с использованием их в системах управления. Она родилась в 60-е годы, когда ЭВМ стали внедряться в контуры управления автоматических и автоматизирован­ных систем. Математическая база этой сферы была создана в течение последующих 15-20 лет. Новое применение вычислительных машин потребовало видоизменения их структуры. ЭВМ, используемые в управлении, должны были не только обеспечивать вычисления, но и автоматизировать сбор данных и рас­пределение результатов обработки.

Третье направление связано с применением ЭВМ для решения задач ис­кусственного интеллекта. Напомним, что задачи искусственного интеллекта предполагают получение не точною результата, а чаще всего осредненного в статистическом, вероятностном смысле. Примеров подобных задач много: задачи робототехники, доказательства теорем, машинного перевода текстов с одного языка на другой, планирования с учетом неполной информации, со­ставления прогнозов, моделирования сложных процессов и явлений и т.д. Это направление все больше набирает силу. Во многих областях науки и тех­ники создаются и совершенствуются базы данных и базы знаний, экспертные системы. Доя технического обеспечения этого направления нужны качествен­но новые структуры ЭВМ с большим количеством вычислителей (ЭВМ или процессорных элементов), обеспечивающих параллелизм в вычислениях. По существу, ЭВМ уступают место сложнейшим вычислительным системам.

Еще один класс наиболее массовых средств ЭВТ - встраиваемые микропроцессоры. Успехи микроэлектроники позволяют создавать миниатюрные вычислительные устройства, вплоть до одно­кристальных ЭВМ. Эти устройства, универсальные по характеру применения, могут встраиваться в отдельные машины, объекты, системы. Они находят все большее применение в бытовой технике (телефонах, телевизорах, электрон­ных часах, микроволновых печах и т.д.), в городском хозяйстве (энерго-, теп­ло- , водоснабжении, регулировке движения транспорта и т.д.), па производ­стве (робототехнике, управлении технологическими процессами). Постепенно они входят в нашу жизнь, все больше изменяя среду обитания человека.

Таким образом, можно предложить следующую классификацию средств вычислительной техники, в основу которой положено их разделение по быс­тродействию,

• СуперЭВМ для решения крупномасштабных вычислительных задач. для обслуживания крупнейших информационных банков данных.

• Большие ЭВМ для комплектования ведомственных, территориальных и региональных вычислительных центров.

• Средние ЭВМ широкого назначения для управления сложными техно­логическими производственными процессами. ЭВМ этого типа могут использоваться и для управления распределенной обработкой инфор­мации в качестве сетевых серверов.

• Персональные и профессиональные ЭВМ, позволяющие удовлетворять индивидуальные потребности пользователей. На базе этого класса ЭВМ строятся автоматизированные рабочие места (АРМ) для специалистов различного уровня.

• Встраиваемые микропроцессоры, осуществляющие автоматизацию уп­равления отдельными устройствами и механизмами.



3. Общие принципы построения современных ЭВМ

Основным принципом построения всех современных ЭВМ является про­граммное управление. В основе его лежит представление алгоритма решения любой задачи в виде программы вычислений. Стандартом для пост­роения практически всех ЭВМ стал способ, описанный Дж. фон Нейманом в 1945 г. при построении еще первых образцов ЭВМ. Суть его заключается в следующем.

Все вычисления, предписанные алгоритмом решения задачи, должны быть представлены в виде программы, состоящей из последовательности управля­ющих слов-команд. Каждая команда содержит указания на конкретную вы­полняемую операцию, место нахождения операндов (адреса операндов) и ряд служеб­ных признаков. Операнды - переменные, значения которых участвуют в опе­рациях преобразования данных. Список (массив) всех переменных (входных данных, промежуточных значении и результатов вычислений) является еще одним неотъемлемым элементом любой программы.

Для доступа к программам, командам и операндам используются их ад­реса. В качестве адресов выступают номера ячеек памяти ЭВМ, предназна­ченных для хранения объектов. Различные типы объектов, размещенные в памяти ЭВМ, идентифицируются по контексту.

Последовательность битов в формате, имеющая определенный смысл, называется полем. Например, в каждой команде программы различают поле кода операций, поле адресов операндов. Применительно к числовой инфор­мации выделяют знаковые разряды, поле значащих разрядов чисел, старшие и младшие разряды.

Последовательность, состоящая из определенного принятого для дан­ной ЭВМ числа байтов, называется словом.

Рис.1. Структурная схема ЭВМ первого и второго поколений



В любой ЭВМ имеются устройства ввода информации (УВв), с помо­щью которых пользователи вводят в ЭВМ программы решаемых задач и дан­ные к ним. Введенная информация полностью или частично сначала запоми­нается в оперативном запоминающем устройстве (ОЗУ), а затем переносится во внешнее запоминающее устройство (ВЗУ), предназначенное для длитель­ного хранения информации, где преобразуется в файл. При использовании файла в вычислительном процессе его содержимое переносится в ОЗУ. Затем программная информация команда за командой считывается в устройство управления (УУ).

Устройство управления предназначается для автоматического выполне­ния программ путем принудительной координации всех остальных устройств ЭВМ. Цепи сигналов управления показаны на рис. 1.1 штриховыми линия­ми. Вызываемые из ОЗУ команды дешифрируются устройством управления: определяются код операции, которую необходимо выполнить следующей, и адреса операндов, принимающих участие в данной операции.

В зависимости от количества используемых в команде операндов разли­чаются одно-, двух-, трех-, четырех- адресные и безадресные команды. В одноадресных командах указывается, где находится один из двух обрабатываемых операн­дов. Второй операнд должен быть помещен заранее в арифметическое уст­ройство.

Двухадресные команды содержат указания о двух операндах, размещае­мых в памяти (или в регистрах и памяти). После выполнения команды в один из этих адресов засылается результат, а находившийся там операнд теряется.

В трехадресных командах обычно два адреса указывают, где находятся исходные операнды, а третий - куда необходимо поместить результат.

В безадресных командах обычно обрабатывается один операнд, который до и после операции находится на одном из регистров арифметико-логичес­кого устройства (АЛУ). Кроме того, безадресные команды используются для выполнения служебных операций (запрет прерывания, выход из подпрограммы и др.).

Все команды программы выполняются последовательно, команда за ко­мандой, в том порядке, как они записаны в памяти ЭВМ (естественный поря­док следования команд) или если команда четырех- адресная (характерно для первых ЭВМ) адрес следующей команды находится в поле четвертого операнда. Этот порядок характерен для линейных программ, т.е. программ, не содержащих разветвлений. Для организации ветвлений ис­пользуются команды, нарушающие естественный порядок следования команд. Отдельные признаки результатов r (r = 0, r < 0, r > 0 и др.) устройство управ­ления использует для изменения порядка выполнения команд программы.

АЛУ выполняет арифметические и логические операции над данными. Основной частью АЛУ является операционный автомат, в состав которого входят сумматоры, счетчики, регистры, логические преобразователи и др. Оно каждый раз перенастраивается на выполнение очередной операции. Резуль­таты выполнения отдельных операций сохраняются для последующего ис­пользования на одном из регистров АЛУ или записываются в память. Ре­зультаты, полученные после выполнения всей программы вычислений, пере­даются на устройства вывода (УВыв) информации. В качестве УВыв могут использоваться экран дисплея, принтер, графопостроитель и др.

Современные ЭВМ имеют достаточно развитые системы машинных опе­раций. Например, ЭВМ типа IBM PC имеют около 200 различных операций (170 - 300 в зависимости от типа микропроцессора). Любая операция в ЭВМ выполняется по определенной микропрограмме, реализуемой в схемах АЛУ со­ответствующей последовательностью сигналов управления (микрокоманд). Каж­дая отдельная микрокоманда - это простейшее элементарное преобразование дан­ных типа алгебраического сложения, сдвига, перезаписи информации и т.п.

Уже в первых ЭВМ для увеличения их производительности широко при­менялось совмещение операций. При этом последовательные фазы выполне­ния отдельных команд программы (формирование адресов операндов, вы­борка операндов, выполнение операции, отсылка результата) выполнялись отдельными функциональными блоками. В своей работе они образовывали конвейер, а их параллельная работа позволяла обрабатывать различные фазы целого блока команд. Этот принцип получил дальнейшее развитие в ЭВМ следующих поколений. Но все же первые ЭВМ имели очень сильную централизацию управления, единые стандарты форматов команд и данных, «жесткое» построение циклов выполнения отдельных операций, что во многом объясняется ограниченными возможностями используемой в них элементной базы. Центральное УУ обслуживало не только вычислительные операции, но и операции ввода-вывода, пересылок данных между ЗУ и др. Все это позволяло в какой-то степени упростить аппаратуру ЭВМ, но сильно сдерживало рост их производительности.

В ЭВМ третьего поколения произошло усложнение структуры за счет разделения процессов ввода-вывода информации и ее обработки (рис. 1.2).

Сильносвязанные устройства АЛУ и УУ получили название процессор, г.е. устройство, предназначенное для обработки данных. В схеме ЭВМ по­явились также дополнительные устройства, которые имели названия: процессоры ввода-вывода, устройства управления обменом информацией, кана­лы ввода-вывода (КВВ). Последнее название получило наибольшее распрос­транение применительно к большим ЭВМ. Здесь наметилась тенденция к децентрализации управления и параллельной работе отдельных устройств. что позволило резко повысить быстродействие ЭВМ в целом.

Рис. 2. Структурная схема ЭВМ третьего поколения

Среди каналов ввода-вывода выделяли мультиплексные каналы, способ­ные обслуживать большое количество медленно работающих устройств вво­да-вывода (УВВ). и селекторные каналы, обслуживающие в многоканаль­ных режимах скоростные внешние запоминающие устройства (ВЗУ).

В персональных ЭВМ, относящихся к ЭВМ четвертого поколения, про­изошло дальнейшее изменение структуры (рис. 1.3). Они унаследовали ее от мини-ЭВМ.

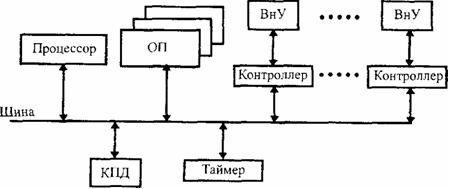

Рис. 3. Структурная схема ПЭВМ



Соединение всех устройств в единую машину обеспечивается с помо­щью общей шины, представляющей собой линии передачи данных, адресов, сигналов управления и питания. Единая система аппаратурных соединений значительно упростила структуру, сделав ее еще более децентрализованной. Все передачи данных по шине осуществляются под управлением сервисных программ.

Ядро ПЭВМ образуют процессор и основная память (ОП), состоящая из оперативной памяти и постоянного запоминающего устройства (ПЗУ). ПЗУ предназначается для постоянного хранения программ первоначального тестирования ПЭВМ (POST) и загрузки ОС. Подключение всех внешних устройств (ВнУ), дисплея, клавиатуры, внешних ЗУ и других обеспечивается через соответ­ствующие адаптеры - согласователи скоростей работы сопрягаемых устройств или контроллеры - специальные устройства управления периферийной ап­паратурой. Контроллеры в ПЭВМ играют роль каналов ввода-вывода. В ка­честве особых устройств следует выделить таймер - устройство измерения времени и контроллер прямого доступа к памяти (КПД) - устройство, обес­печивающее доступ к ОП, минуя процессор.

Децентрализация построения и управления вызвала к жизни такие эле­менты, которые являются общим стандартом структур современных ЭВМ:

модульность построения, магистральность, иерархия управления.

Модульность построения предполагает выделение в структуре ЭВМ достаточно автономных, функционально и конструктивно законченных устройств (процессор, модуль памяти, накопитель на жестком или гибком магнитном диске).

Модульная конструкция ЭВМ делает ее открытой системой, способной к адаптации и совершенствованию. К ЭВМ можно подключать дополнитель­ные устройства, улучшая ее технические и экономические показатели. Появ­ляется возможность увеличения вычислительной мощности, улучшения струк­туры путем замены отдельных устройств на более совершенные, изменения и управления конфигурацией системы, приспособления ее к конкретным усло­виям применения в соответствии с требованиями пользователей.

В современных ЭВМ принцип децентрализации и параллельной работы распространен как на периферийные устройства, так и на сами ЭВМ (про­цессоры). Появились вычислительные системы, содержащие несколько вы­числителей (ЭВМ или процессоры), работающие согласованно и параллель­но. Внутри самой ЭВМ произошло еще более резкое разделение функций между средствами обработки. Появились отдельные специализированные процессоры, например сопроцессоры, выполняющие обработку чисел с пла­вающей точкой, матричные процессоры и др.

Все существующие типы ЭВМ выпускаются семействами, в которых различают старшие и младшие модели. Всегда имеется возможность замены более слабой модели на более мощную. Это обеспечивается информацион­ной, аппаратурной и программной совместимостью. Программная совмес­тимость в семействах устанавливается по принципу снизу-вверх, т.е. про­граммы, разработанные для ранних и младших моделей, могут обрабаты­ваться и на старших, но не обязательно наоборот.

Модульность структуры ЭВМ требует стандартизации и унификации оборудования, номенклатуры технических и программных средств, средств сопряжения - интерфейсов, конструктивных решений, унификации типовых элементов замены, элементной базы и нормативно-технической документа­ции. Все это способствует улучшению технических и эксплуатационных ха­рактеристик ЭВМ, росту технологичности их производства.

Децентрализация управления предполагает иерархическую организацию структуры ЭВМ. Централизованное управление осуществляет устройство управления главного, или центрального, процессора. Подключаемые к цент­ральному процессору модули (контроллеры и КВВ) могут, в свою очередь, использовать специальные шины или магистрали для обмена управляющи­ми сигналами, адресами и данными. Инициализация работы модулей обес­печивается по командам центральных устройств, после чего они продолжа­ют работу по собственным программам управления. Результаты выполнения требуемых операций представляются ими «вверх по иерархии» для правиль­ной координации всех работ.

По иерархическому принципу строится система памяти ЭВМ. Так, с точки зрения пользователя желательно иметь в ЭВМ оперативную память большой информационной емкости и высокого быстродействия. Од­нако одноуровневое построение памяти не позволяет одновременно удовлет­ворять этим двум противоречивым требованиям. Поэтому память современ­ных ЭВМ строится по многоуровневому, пирамидальному принципу.

В состав процессоров может входить сверхоперативное запоминающее устройство небольшой емкости, образованное несколькими десятками регис­тров с быстрым временем доступа (единицы нс). Здесь обычно хранятся дан­ные, непосредственно используемые в обработке.

Следующий уровень образует кэш-память. Она представляет собой буферное запоминающее устройство, предназначен­ное для хранения активных страниц объемом десятки и сотни Кбайтов. Вре­мя обращения к данным составляет 2-10 нс, при этом может использовать­ся ассоциативная выборка данных. Кэш-память, как более быстродействую­щая ЗУ, предназначается для ускорения выборки команд программы и обрабатываемых данных. Сами же программы пользователей и данные к ним размещаются в оперативном запоминающем устройстве (емкость - милли­оны машинных слов, время выборки 10-70 нс).

Часть машинных программ, обеспечивающих автоматическое управле­ние вычислениями и используемых наиболее часто, может размещаться в постоянном запоминающем устройстве (ПЗУ). На более низких уровнях иерар­хии находятся внешние запоминающие устройства на магнитных носителях: на жестких и гибких магнитных дисках, магнитных лентах, магнитоопти­ческих дисках и др. Их отличает более низкое быстродействие и очень боль­шая емкость.

Организация заблаговременного обмена информационными потоками между ЗУ различных уровней при децентрализованном управлении ими по­зволяет рассматривать иерархию памяти как единую абстрактную виртуальную память. Согласованная работа всех уровней обеспечива­ется под управлением программ операционной системы. Пользователь имеет возможность работать с памятью, намного превышающей емкость ОЗУ.

Децентрализация управления и структуры ЭВМ позволила перейти к более сложным многопрограммным (мультипрограммным) режимам. При этом в ЭВМ одновременно может обрабатываться несколько программ пользова­телей.

В ЭВМ, имеющих один процессор, многопрограммная обработка явля­ется кажущейся. Она предполагает параллельную работу отдельных устройств, задействованных в вычислениях по различным задачам пользователей. Например, компьютер может производить распечатку каких-либо докумен­тов и принимать сообщения, поступающие по каналам связи. Процессор при этом может производить обработку данных по третьей программе, а пользователь - вводить данные или программу для новой задачи, слушать музыку и т.п.

В ЭВМ иди вычислительных системах, имеющих несколько процессо­ров обработки, многопрограммная работа может быть более глубокой. Авто­матическое управление вычислениями предполагает усложнение структуры за счет включения в ее состав систем и блоков, разделяющих различные вы­числительные процессы друг от друга, исключающие возможность возник­новения взаимных помех и ошибок (системы прерываний и приоритетов, защиты памяти). Самостоятельного значения в вычислениях они не имеют, но являются необходимым элементом структуры для обеспечения этих вы­числений.

Как видно, полувековая история развития ЭВТ дала не очень широкий спектр основных структур ЭВМ. Все приведенные структуры не выходят за пределы классической структуры фон Неймана. Их объединяют следующие традиционные признаки [53]:

• ядро ЭВМ образует процессор - единственный вычислитель в струк­туре, дополненный каналами обмена информацией и памятью-

• линейная организация ячеек всех видов памяти фиксированного раз­мера;

• одноуровневая адреса11ия ячеек памяти, стирающая различия между всеми типами информации:

• внутренний машинный язык низкого уровня, при котором команды со­держат элементарные операции преобразования простых операндов;

• последовательное централизованное управление вычислениями;

• достаточно примитивные возможности устройств ввода-вывода.

Несмотря на все достигнутые успехи, классическая структура ЭВМ не обеспечивает возможностей дальнейшего увеличения производительности. Наметился кризис, обусловленный рядом существенных недостатков:

• плохо развитые средства обработки нечисловых данных (структуры, символы, предложения, графические образы, звук, очень большие мас­сивы данных и др.);

• несоответствие машинных операций операторам языков высокого уровня;

• примитивная организация памяти ЭВМ;

• низкая эффективность ЭВМ при решении задач, допускающих парал­лельную обработку и т.п.

Все эти недостатки приводят к чрезмерному усложнению комплекса про­граммных средств, используемого для подготовки и решения задач пользова­телей.

В ЭВМ будущих поколений, с использованием в них «встроенного искус­ственного интеллекта», предполагается дальнейшее усложнение структуры. В первую очередь это касается совершенствования процессов общения пользова­телей с ЭВМ (использование аудио-, видеоинформации, систем мультимедиа и др.) , обеспечения доступа к базам данных и базам знаний, организации параллельных вычислений. Несомненно, что этому должны соответствовать новые параллельные структуры с новыми принципами их построения. В каче­стве примера укажем, что самая быстрая ЭВМ фирмы IBM в настоящее время обеспечивает быстродействие 600 MIPS ( миллионов команд в секунду), самая же большая гиперкубическая система nCube дает быстродействие 123.103 MIPS. Расчеты показывают, что стоимость одной машинной операции в гиперсистеме примерно в тысячу раз меньше. Вероятно, подобными системами будут об­служиваться большие информационные хранилища.



4. Понятие о состоянии процессора (программы). Вектор (слово) состояния

При выполнении процессором программы после каждого рабочего такта, а тем более в результате завершения выпол­нения очередной команды, изменяется содержимое регистров, счетчиков, состояния отдельных управляющих триггеров. Мож­но говорить, что изменяется состояние процессора, или, употреб­ляя другую терминологию, состояние программы

Понятие состояния процессора (состояния программы) за­нимает важное место в организации вычислительного процесса в ЭВМ.

Информация о состоянии процессора (программы) лежит в основе многих процедур управления вычислительным процессом, например при анализе ситуаций при отказах и сбоях, при возобновлении выполнения программы после перерывов, вызванных отказами, сбоями, прерываниями, для фиксации состояния процессора (программы) в момент перехода в мультипрограм­мном режиме от обработки данной программы к другой и т. п.

Состоянием процессора (программы) после данного такта или после выполнения данной команды, строго говоря, следует считать совокупность состояний в соответствующий момент вре­мени всех запоминающих элементов устройства – триггеров, регистров, ячеек памяти.

Однако не вся эта информация исчезает или искажается при переходе к очередной команде или другой программе. Поэтому из всего многообразия информации о состоянии процессора (программы) отбираются наиболее существенные ее элементы, как правило, подверженные изменениям при переходе к другой команде или программе.

Совокупность значений этих информационных элементов по­лучила название вектора состояния или слова состояния процессора (программы).

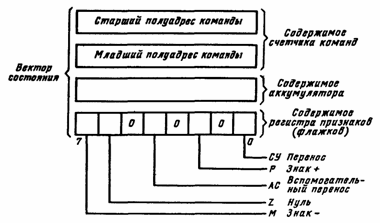

Рис. 4. Вектор состояния 8-разрядного микропроцессора К580 (четыре 8-разрядных слова)



Вектор состояния в каждый момент времени должен со­держать информацию, достаточную для продолжения выпол­нения программы или повторного пуска программы с точки, соответствующей моменту формирования данного вектора со­стояния. При этом предполагается, что остальная информация, характеризующая состояние процессора, например содержимое регистров, или сохраняется, или может быть восстановлена программным путем по копии, сохраненной в памяти.

Вектор состояния формируется в соответствующем регистре (регистрах) процессора, претерпевая изменения после выпол­нения каждой команды.

Наборы информационных элементов, образующих векторы состояния, отличаются у ЭВМ разных типов. Наиболее просто он выглядит у микропроцессоров. Например, вектор состояния микропроцессора К580, как это показано на рис. 9.22, включает в себя содержимое 16-разрядного счетчика команд (адрес оче­редной команды); содержимое 8-разрядного регистра признаков, называемое в документации на этот микропроцессор словом состояния процессора, и содержимое 8-разрядного аккумулято­ра АЛУ.

Современные ЭВМ имеют более слож­ные структуры вектора состояния, или, иначе говоря, слова состояния программы.

Использование слова (вектора) состояния – распростра­ненный прием построения управления устройствами вычисли­тельной техники. Во многих устройствах ЭВМ для организации их функционирования формируются свои, специфические слова состояния (или байты состояния), фиксирующие в виде некото­рого кода состояние устройства, например готовность его к вы­полнению задаваемой операции, успешное или неуспешное за­вершение операции и т. д.
