МК
Питание,
система команд и архитектура МК AVR
(Лекция)
ПЛАН ЛЕКЦИИ 1. Режимы пониженного
энергопотребления 2. Система команд AVR 3. Архитектура микроконтроллеров
AVR 1. Режимы пониженного энергопотребления AVR микроконтроллеры могут быть переведены программным
путем в один из шести режимов пониженного энергопотребления.
Микроконтроллеры
AVR mega64, mega103 и mega128 имеют еще одну примечательную архитектурную
особенность, позволяющую значительно снизить энергопотребление всего кристалла
в целом, когда в процессе работы возникают вынужденные паузы ожидания. В этом
случае целесообразно уменьшить ток потребления центрального процессора и
периферийных устройств как в активном режиме, так и в режиме холостого хода,
понизив основную тактовую частоту микроконтроллера. Для этой цели на кристалле
размещен специальный предделитель, позволяющий делить основную тактовую частоту
на целое число в диапазоне от 2 до 129. Включение/выключение данной функции
осуществляется одной короткой командой в программе. AVR
функционируют в широком диапазоне питающих напряжений от 1,8 до 6,0 Вольт.
Температурные диапазоны работы микроконтроллеров AVR - коммерческий (0С...70С)
и индустриальный (-40С...+85С). К сожалению, корпорация Atmel не выпускает и не
планирует выпускать AVR для работы в автомобильном (-40С...+125С) и военном
(-55С...+125С) температурных диапазонах.

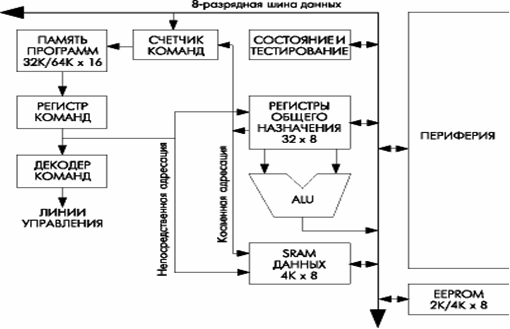

С точки зрения программиста AVR
представляет собой 8-разрядный RISC микроконтроллер, имеющий быстрый
Гарвардский процессор, память программ, память данных, порты ввода/вывода и
различные интерфейсные схемы. Структурная схема микроконтроллера приведена на
рис. 2. Гарвардская архитектура AVR реализует полное логическое и физическое
разделение не только адресных пространств, но и информационных шин для
обращения к памяти программ и к памяти данных, причем способы адресации и доступа
к этим массивам памяти также различны. Подобное построение уже ближе к
структуре цифровых сигнальных процессоров и обеспечивает существенное повышение
производительности. Центральный процессор работает одновременно как с памятью
программ, так и с памятью данных; разрядность шины памяти программ расширена до
16 бит. Следующим шагом на пути
увеличения быстродействия AVR является использование технологии конвейеризации,
вследствие чего цикл "выборка - исполнение" команды заметно сокращен.
Например, у микроконтроллеров семейства MCS51 короткая команда выполняется за
12 тактов генератора (1 машинный цикл), в течение которого процессор
последовательно считывает код операции и исполняет ее. В PIC-контроллерах фирмы
Microchip, где уже реализован конвейер, короткая команда выполняется в течение
8 периодов тактовой частоты (2 машинных цикла). За это время последовательно
дешифрируется и считывается код операции, исполняется команда, фиксируется
результат и одновременно считывается код следующей операции (одноуровневый
конвейер). Поэтому в общем потоке команд одна короткая команда реализуется за 4
периода тактовой частоты или за один машинный цикл. В микроконтроллерах AVR тоже
используется одноуровневый конвейер при обращении к памяти программ и короткая
команда в общем потоке выполняется, как и в PIC-контроллерах, за один машинный
цикл. Главное же отличие состоит в том, что этот цикл у AVR составляет всего

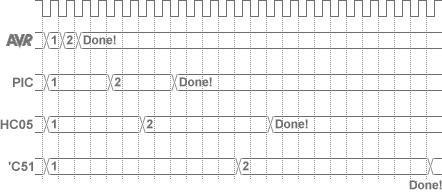

один период тактовой частоты. Для сравнения, на рис. 3 приведены временные
диаграммы при выполнении типовой команды для различных микроконтроллерных
платформ. 2. Система
команд AVR Система команд
AVR весьма развита и насчитывает до 133 различных инструкций. Почти все команды
имеют фиксированную длину в одно слово (16 бит), что позволяет в большинстве
случаев объединять в одной команде и код операции, и операнд(ы). Лишь немногие
команды имеют размер в 2 слова (32 бит) и относятся к группе команд вызова
процедуры CALL, длинных переходов в пределах всего адресного пространства JMP,
возврата из подпрограмм RET и команд работы с памятью программ LPM. Различают пять
групп команд AVR: условного ветвления, безусловного ветвления, арифметические и
логические операции, команды пересылки данных, команды работы с битами. В
последних версиях кристаллов AVR семейства "mega" реализована функция
аппаратного умножения, что придает новым микроконтроллерам еще больше
привлекательности с точки зрения разработчика. 3. Архитектура
микроконтроллеров AVR Файл регистров
быстрого доступа, содержит 32 8-разрядных рабочих регистра общего назначения
связанных непосредственно с ALU. За один тактовый цикл из файла регистров
выбираются два операнда, выполняется операция и результат вновь возвращается в
файл регистров. Шесть из 32
регистров могут быть использованы как три 16-разрядных регистра указателя
косвенной адресации адресного пространства данных, обеспечивающие эффективное
вычисление адресов. Один из этих указателей адреса используется, также, как
указатель адреса для функции непрерывного просмотра таблиц. Эти 16-разрядные
дополнительные регистры обозначаются X-регистр, Y-регистр и Z-регистр. ALU
поддерживает арифметические и логические операции между регистрами или между
константой и регистром. Выполняются в ALU и операции с отдельными регистрами. На рисунке показана
AVR расширенная RISC архитектура микроконтроллеров ATmega603/103. Рис. 5. Расширенная RISC архитектура
микроконтроллеров ATmega603/103 В дополнение к
операциям с регистрами, регистровый файл может использоваться и для обычной
адресации памяти. Это объясняется тем, что файл регистров располагается по 32
самыми младшими адресами пространства данных, и к ним можно обращаться как к
обычным ячейкам памяти. Пространство
памяти I/O содержит 64 адреса периферийных функций CPU таких как: регистры
управления, таймеры/счетчики, аналого-цифровые преобразователи и другие I/O
функции. К памяти I/O можно обращаться непосредственно или как к ячейкам
пространства памяти соответствующим адресам регистра файлов $20 - $5F. В
микроконтроллерах AVR использованы принципы Гарвардской архитектуры - отдельные
память и шины для программ и данных. При работе с памятью программ используется
одноуровневый конвейер - в то время, как одна команда выполняется, следующая
команда выбирается из памяти программ, Такой прием позволяет выполнять команду
в каждом тактовом цикле. Памятью программ является внутрисистемно
программируемая Flash память. За малым исключением AVR команды имеют формат
одного 16-разрядного слова, в связи с чем каждый адрес памяти программ содержит
одну 16-разрядную команду. В процессе
обработки прерываний и вызовов подпрограмм адрес возврата счетчика команд (PC)
сохраняется в стеке. Стек размещается в SRAM данных и, следовательно размер
стека ограничен только общим размером SRAM и уровнем ее использования. Все
пользовательские программы в подпрограммах возврата (прежде, чем подпрограммы
или прерывания будут выполняться) должны инициализировать указатель стека (SP).
16-разрядный указатель стека, с возможностью чтения/записи располагается в
пространстве I/O. AVR
архитектура поддерживает пять различных режимов адресации 4000 байт SRAM
данных. Гибкий модуль обработки прерываний имеет в пространстве I/O свой
управляющий регистр с дополнительным битом разрешения глобального прерывания в
регистре статуса. Все прерывания имеют свои векторы прерывания в таблице
векторов прерывания, располагаемой в начале памяти программ. Приоритеты
прерываний соответствуют положению векторов прерываний - прерывание с наименьшим
адресом вектора имеет наивысший приоритет. По
разнообразию и количеству реализованных инструкций AVR больше похожи на CISC,
чем на RISC процессоры. Например, у PIC-контроллеров система команд насчитывает
до 75 различных инструкций, а у MCS51 она составляет 111. В целом,
прогрессивная RISC архитектура AVR в сочетании с наличием регистрового файла и
расширенной системы команд позволяет в короткие сроки создавать работоспособные
программы с эффективным кодом как по компактности реализации, так и по скорости
выполнения. 3.1. Регистровый файл быстрого доступа Следующая
отличительная черта архитектуры микроконтроллеров AVR - регистровый файл
быстрого доступа, структурная схема которого показана на рис. 4. Каждый из 32-х
регистров общего назначения длиной 1 байт непосредственно связан с
арифметико-логическим устройством (ALU) процессора. Другими словами, в AVR
существует 32 регистра - аккумулятора (сравните, например, с MCS51). Это
обстоятельство позволяет в сочетании с конвейерной обработкой выполнять одну операцию
в ALU за один машинный цикл. Так, два операнда извлекаются из регистрового
файла, выполняется команда и результат записывается обратно в регистровый файл
в течение только одного машинного цикла. Рис. 3. Сравнительная
характеристика некоторых микропроцессорных платформ Шесть из 32-х
регистров файла могут использоваться как три 16-разрядных указателя адреса при
косвенной адресации данных. Один из этих указателей (Z Pointer) применяется
также для доступа к данным, записанным в памяти программ микроконтроллера.
Использование трех 16-битных указателей (X, Y и Z Pointers) существенно
повышает скорость пересылки данных при работе прикладной программы.
Регистровый
файл занимает младшие 32 байта в общем адресном пространстве SRAM AVR. Такое
архитектурное решение позволяет получать доступ к быстрой
"регистровой" оперативной памяти микроконтроллера двумя путями -
непосредственной адресацией в коде команды к любой ячейке и другими способами
адресации ячеек SRAM. В технической
документации фирмы Atmel это полезное свойство носит название "быстрое
контекстное переключение" и является еще одной отличительной особенностью
архитектуры AVR, повышающей эффективность работы микроконтроллера и его
производительность. Особенно заметно данное преимущество при реализации
процедур целочисленной 16-битной арифметики, когда исключаются многократные
пересылки между различными ячейками памяти данных при обработке арифметических
операндов в ALU. |
||
